Selbstausrichtende Rollenlager vom Typ CA verfügen über eine zweireihige Trommelrollenbauweise und einen massiven Messingkäfig, der als Rollenführung ausgelegt ist. Sie zeichnen sich durch einen ruhigen Lauf und eine hervorragende Wärmeableitung aus. Der Außenring des Lagers verfügt über eine sphärische Laufbahn und bietet eine hervorragende Selbstausrichtung, wodurch ein einseitiger Verschleiß des Lagers verhindert wird. Dieser Lagertyp verfügt über eine hohe Tragfähigkeit, ist in erster Linie für große radiale Belastungen ausgelegt, kann jedoch auch axiale Belastungen in beide Richtungen aufnehmen. Er ist stoß- und vibrationsfest und eignet sich für Schwerlastanwendungen. Er findet breite Anwendung in schweren Industrieanlagen wie Walzwerken in der Metallurgie, Bergbaumaschinen, Zementmaschinen, großen Ventilatoren, Papiermaschinen und Förderanlagen und wird häufig in Betriebsbedingungen eingesetzt, die starken Lastschwankungen unterliegen und eine ausreichende externe Schmierung erfordern.

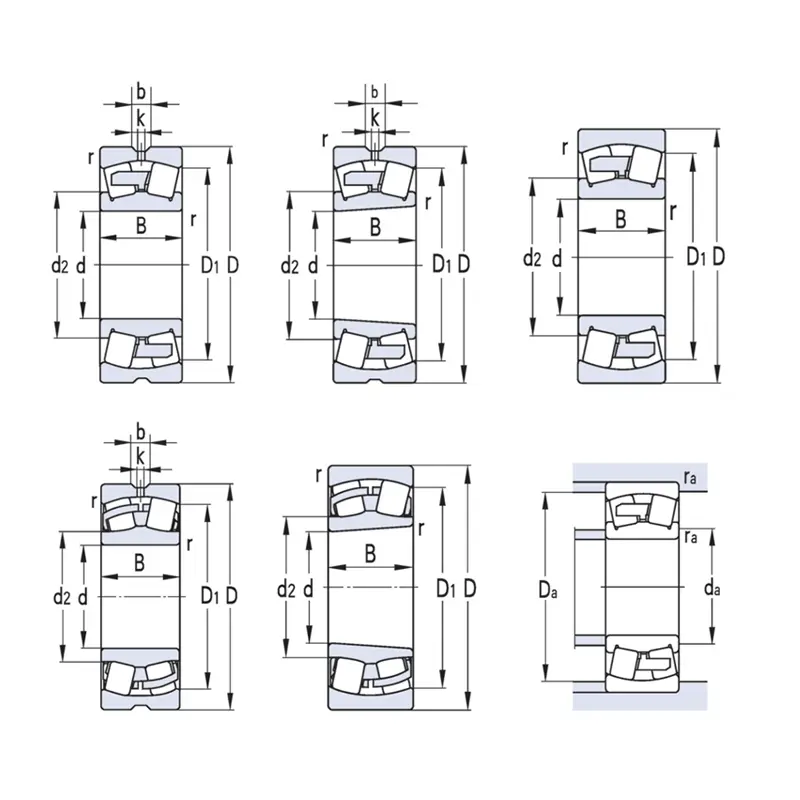

| Lagerbezeichnung | Grundabmessungen (mm) | Nennlast (KN) |
Grenzdrehzahl(rpm) | Lagergewicht | ||||
|---|---|---|---|---|---|---|---|---|
| Zylinderbohrung | Kegelbohrung | d Innen‑durchmesser |
D Außendurchmesser |
B Breite |
Dynamische Last Cr |
Statische Last Cor |
Grenzdrehzahl | |
| 248/1800 CA/W33 | 248/1800 CAK30/W33 | 1800 | 2180 | 375 | 20274 | 62690 | 120 | 2900 |
| 249/1500 CA/W33 | 249/1500 CAK30/W33 | 1500 | 1950 | 450 | 20889 | 62830 | - | 3550 |
| 248/1500 CA/W33 | 248/1500 CAK30/W33 | 1500 | 1820 | 315 | 14757 | 44140 | 190 | 1710 |
| 249/1320 CA/W33 | 249/1320 CAK30/W33 | 1320 | 1720 | 400 | 18889 | 48350 | 170 | 2500 |
| 248/1320 CA/W33 | 248/1320 CAK30/W33 | 1320 | 1600 | 280 | 11276 | 33340 | 230 | 1160 |
| 230/1250 CA/W33 | 230/1250 CAK/W33 | 1250 | 1750 | 375 | 21125 | 44100 | 210 | 2840 |
| 240/1180 CA/W33 | 240/1180 CAK30/W33 | 1180 | 1660 | 475 | 25876 | 57900 | 190 | 3320 |
| 249/1180 CA/W33 | 249/1180 CAK30/W33 | 1180 | 1540 | 355 | 15586 | 40280 | 210 | 1800 |
| 239/1180 CA/W33 | 239/1180 CAK/W33 | 1180 | 1540 | 272 | 13119 | 30970 | 270 | 1400 |
| 248/1180 CA/W33 | 248/1180 CAK30/W33 | 1180 | 1420 | 243 | 8965 | 26560 | 280 | 770 |
| 238/1180 CA/W33 | 238/1180 CAK/W33 | 1180 | 1420 | 180 | 6851 | 18460 | 280 | 575 |
| 240/1120 CA/W33 | 240/1120 CAK30/W33 | 1120 | 1580 | 462 | 22569 | 49160 | 210 | 2930 |
| 249/1120 CA/W33 | 249/1120 CAK30/W33 | 1120 | 1460 | 335 | 13811 | 34240 | 230 | 1500 |
| 248/1120 CA/W33 | 248/1120 CAK30/W33 | 1120 | 1360 | 243 | 8357 | 23910 | 300 | 735 |
| 240/1060 CA/W33 | 240/1060 CAK30/W33 | 1060 | 1500 | 438 | 20759 | 45120 | 230 | 2520 |
| 230/1060 CA/W33 | 230/1060 CAK/W33 | 1060 | 1500 | 325 | 15898 | 33610 | 280 | 1840 |
| 249/1060 CA/W33 | 249/1060 CAK30/W33 | 1060 | 1400 | 335 | 13271 | 32330 | 240 | 1400 |
| 239/1060 CA/W33 | 239/1060 CAK/W33 | 1060 | 1400 | 250 | 11436 | 25720 | 320 | 1100 |
| 248/1060 CA/W33 | 248/1060 CAK30/W33 | 1060 | 1280 | 218 | 6831 | 19840 | 340 | 570 |
| 238/1060 CA/W33 | 238/1060 CAK/W33 | 1060 | 1280 | 165 | 5638 | 14710 | 330 | 435 |
