Vierpunkt-Schrägkugellager verfügen über eine spezielle Konstruktion mit zwei Halb-Innenringen und können sowohl radiale als auch beidseitige axiale Belastungen aufnehmen, sodass mit einem einzigen Lagersatz eine beidseitige Positionierung möglich ist. Sie sind platzsparend und lassen sich im Vergleich zum Einbau von zwei einreihigen Schrägkugellagern einfacher montieren. Sie weisen eine gute Grenzdrehzahl auf, verfügen jedoch über keine Selbstausrichtung. Sie werden häufig in Getrieben, Schraubenkompressoren, Drehverbindungen, Pumpen und Ventilen eingesetzt, wo zweiseitige axiale Belastungen auftreten und der Einbauraum begrenzt ist.
| Lagerbezeichnung | Grundabmessungen (mm) | Nennlast （KN） |
Nenndrehzahl(rpm) | Lagergewicht | ||||
|---|---|---|---|---|---|---|---|---|

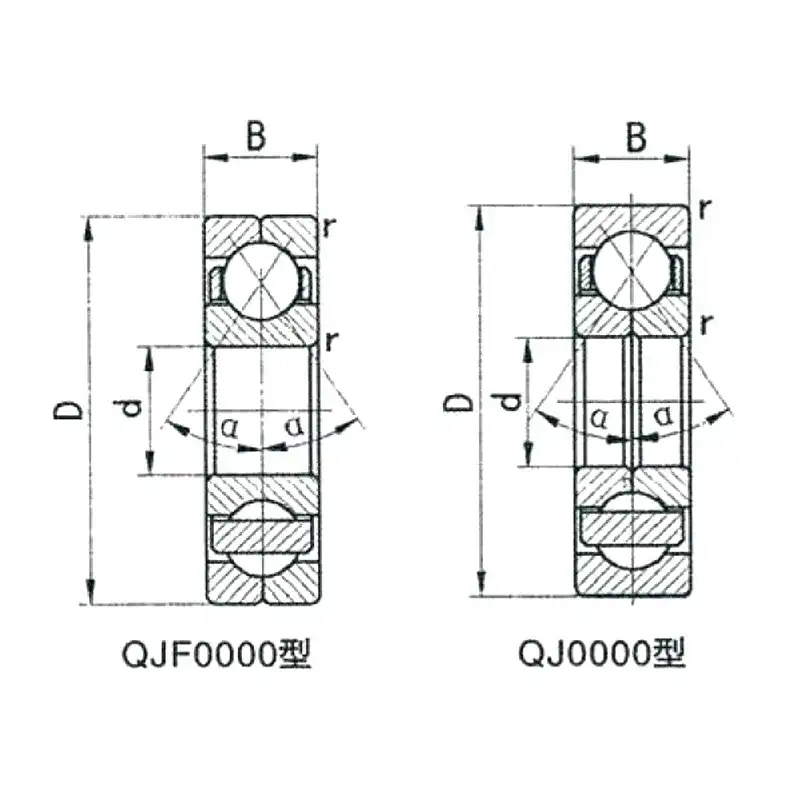

| d Bohrungsdurchmesser |
D Außendurchmesser |
B Breite |
Dynamische Last Cr |
Statische Last Cor |
Fettschmierung | Ölschmierung | ||
| QJ1296 | 480 | 870 | 170 | 1680 | 4750 | 500 | 670 | 470 |
| QJ1096 | 480 | 700 | 100 | 1060 | 2800 | 560 | 750 | 135 |
| QJ1292 | 460 | 830 | 165 | 1530 | 4250 | 530 | 700 | 415 |
| QJ1092 | 460 | 680 | 100 | 1040 | 2650 | 600 | 800 | 130 |
| QJ1088 | 440 | 650 | 94 | 995 | 2500 | 630 | 850 | 115 |
| QJ1988 | 440 | 600 | 74 | 761 | 1900 | 670 | 900 | 6.5 |
| QJ1084 | 420 | 620 | 90 | 923 | 2280 | 670 | 900 | 99.5 |
| QJ1984 | 420 | 560 | 65 | 637 | 1600 | 700 | 950 | 51 |
| QJ1280 | 400 | 720 | 140 | 1300 | 3250 | 600 | 800 | 265 |
| QJ1080 | 400 | 600 | 90 | 904 | 2160 | 700 | 950 | 95.5 |
| QJF1880X1 | 400 | 499.5 | 46 | 280 | 475 | 850 | 1100 | 22.2 |
| QJ1276 | 380 | 680 | 132 | 1170 | 2850 | 670 | 900 | 220 |
| QJ1076 | 380 | 560 | 82 | 819 | 1900 | 750 | 1000 | 73.5 |
| QJ1272 | 360 | 650 | 122 | 1110 | 2600 | 700 | 950 | 190 |
| QJF1072 | 360 | 540 | 82 | 793 | 1800 | 800 | 1100 | 70.5 |
| QJ1072 | 360 | 540 | 82 | 793 | 1800 | 800 | 1100 | 70.5 |
| QJF1068 | 340 | 520 | 82 | 600 | 1400 | 680 | 940 | 67.5 |
| QJ1068 | 340 | 520 | 82 | 600 | 1400 | 680 | 940 | 67.5 |
| QJF29/321X2 | 321 | 440 | 65 | 375 | 710 | 750 | 1000 | 31.1 |
| QJ29/321X2 | 321 | 440 | 65 | 375 | 710 | 750 | 1000 | 31.1 |
