Die exzentrischen Außenkugellager der Serie UEL200 verfügen über einen überstehenden Innenring und sind mit einer exzentrischen Sicherungshülse ausgestattet. Durch Drehen der exzentrischen Hülse lässt sich das Lager auf der Welle sichern, was eine einfache Montage und Demontage ermöglicht und sich für den Betrieb bei hohen Drehzahlen eignet. Der Außenring ist sphärisch geformt und verfügt über eine Selbstausrichtungsfunktion, die Ausrichtungsfehler bei der Montage ausgleicht.
Durch die beidseitige Abdichtung sind sie vor Staub und Spänen geschützt. Sie sind hauptsächlich für radiale Belastungen ausgelegt, können jedoch auch geringe axiale Belastungen aufnehmen. Die Verriegelungsmethode unterscheidet sich von der Ausführung mit Stellschraube, wodurch das Problem des Lösens der Stellschraube und der daraus resultierenden Kratzer am Wellenzapfen vermieden wird.
Sie sind kompatibel mit Lagergehäusen der Typen P, F, FL und T und werden häufig in Förderanlagen, landwirtschaftlichen Maschinen, Ventilatoren, Textilmaschinen und leichten Bergbaumaschinen eingesetzt.

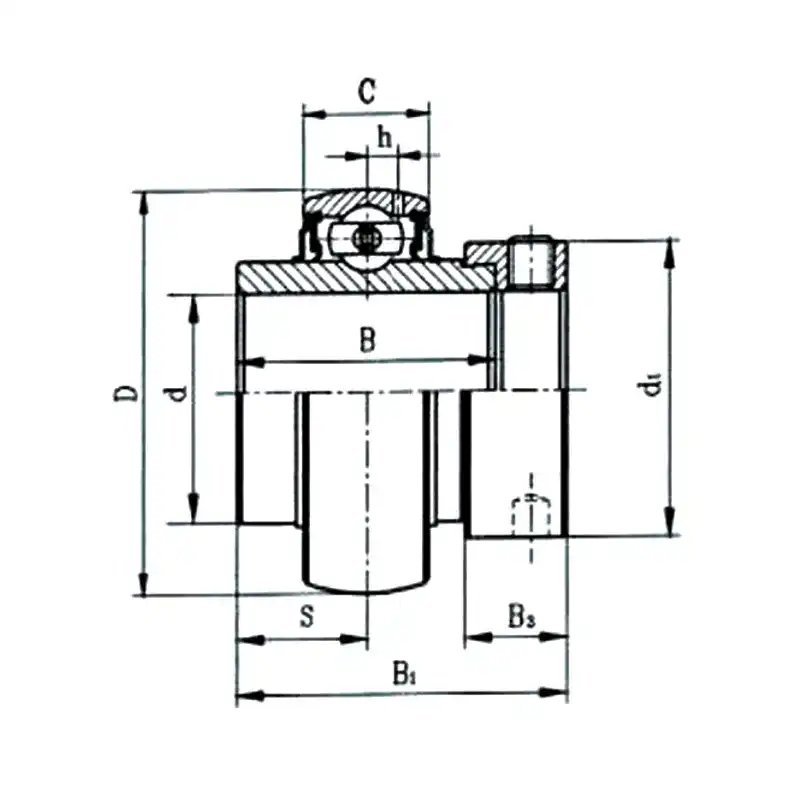

| Lagerbezeichnung | Wellen‑durchmesser d | Außenabmessungen (mm) | Exzenterhülse | Nennlast (KN) | Gewicht （kg） |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | B | C | S | B1 | B3 | h | d1 | Cr | Cor | ||||
| UEL220 | 100 | 180 | 100 | 40 | 50 | 125.4 | 31.8 | 12.1 | 139.7 | E220 | 122000 | 92800 | 7.45 |
| UEL218 | 90 | 160 | 90.6 | 37 | 44.5 | 109.6 | 25.4 | 12 | 119 | E218 | 95900 | 71500 | 3.77 |
| UEL217 | 85 | 150 | 87.4 | 35 | 43.7 | 106.4 | 25.4 | 11 | 113 | E217 | 83200 | 63800 | 3.6 |
| UEL216 | 80 | 140 | 81 | 33 | 40.5 | 100 | 25.4 | 10.3 | 111.1 | E216 | 71500 | 54200 | 3.35 |
| UEL215 | 75 | 130 | 74.6 | 30 | 37.3 | 92.1 | 23.9 | 9 | 102 | E215 | 66000 | 49500 | 2.66 |
| UEL214 | 70 | 125 | 68.2 | 30 | 34.1 | 85.7 | 23.9 | 9 | 97 | E214 | 60800 | 45000 | 2.3 |
| UEL213 | 65 | 120 | 68.2 | 28 | 34.1 | 85.7 | 23.9 | 8 | 97 | E213 | 57200 | 40000 | 2.15 |
| UEL212 | 60 | 110 | 61.9 | 27 | 31 | 77.8 | 22.3 | 8.2 | 84.2 | E212 | 47800 | 32800 | 1.69 |
| UEL211 | 55 | 100 | 55.5 | 25 | 27.8 | 71.4 | 20.7 | 7.2 | 76.2 | E211 | 43550 | 29200 | 1.29 |
| UEL210 | 50 | 90 | 49.2 | 23 | 24.6 | 62.7 | 18.3 | 6.5 | 69.9 | E210 | 35100 | 23200 | 0.92 |
| UEL209 | 45 | 85 | 42.8 | 22 | 21.4 | 56.3 | 18.3 | 6.8 | 63.5 | E209 | 31850 | 20800 | 0.8 |
| UEL208 | 40 | 80 | 42.8 | 21 | 21.4 | 56.3 | 18.3 | 6.3 | 60.3 | E208 | 29600 | 18200 | 0.74 |
| UEL207 | 35 | 72 | 37.6 | 20 | 18.8 | 51.1 | 17.5 | 5.8 | 55.6 | E207 | 25700 | 15200 | 0.55 |
| UEL206 | 30 | 62 | 36.5 | 19 | 18.3 | 48.4 | 15.9 | 5 | 44.5 | E206 | 19500 | 11200 | 0.38 |
| UEL205 | 25 | 52 | 34.8 | 17 | 17.4 | 44.4 | 13.5 | 4.3 | 38.1 | E205 | 14000 | 7880 | 0.25 |
| UEL204 | 20 | 47 | 34 | 16 | 17 | 43.7 | 13.5 | 4.4 | 33.3 | E204 | 12800 | 6650 | 0.21 |
| UEL203 | 17 | 47 | 34 | 16 | 17 | 43.7 | 13.5 | 4.4 | 33.3 | E203 | 12800 | 6650 | 0.24 |
| UEL202 | 12 | 47 | 34 | 16 | 17 | 43.7 | 13.5 | 4.4 | 33.3 | E202 | 12800 | 6650 | 0.25 |
| UEL201 | 15 | 47 | 34 | 16 | 17 | 43.7 | 13.5 | 4.4 | 33.3 | E201 | 12800 | 6650 | 0.28 |
| UEL203S | 17 | 40 | 27.8 | 14 | 13.9 | 37.3 | 13.5 | 3.5 | 27.2 | E203S | 9550 | 4780 | 0.2 |
