Linearführungsschlitten sind auf die jeweiligen Führungsschienen abgestimmt und werden in Kugel- und Rollenausführungen unterteilt. Kugelschlitten zeichnen sich durch eine gleichmäßige Belastung in alle vier Richtungen sowie geringe Reibung aus und eignen sich für präzise Anwendungen bei hohen Geschwindigkeiten; Rollenschlitten verfügen über eine große Kontaktfläche und bieten eine höhere Steifigkeit sowie eine bessere Belastbarkeit. Sie lassen sich in beliebiger Lage montieren, können zur Erhöhung der Steifigkeit vorgespannt werden und sind mit Staubschutzdichtungen ausgestattet. Sie finden breite Anwendung in CNC-Werkzeugmaschinen, Automatisierungsanlagen, Robotern, Laseranlagen, Prüfgeräten und anderen Bereichen, in denen hochpräzise lineare Führungen erforderlich sind.
| Lagerbezeichnung | Grundabmessungen (mm) | Nennlast （KN） |
Lagergewicht | |||
|---|---|---|---|---|---|---|
| W | L | C | Dynamische Last Cr |
Statische Last Cor |
||
| WEW50CC | 50 | 50 | 140 | 61.52 | 97.1 | 3.71 |
| WEW35CC | 35 | 35 | 102.6 | 29.8 | 49.4 | 1.26 |
| WEW27CC | 27 | 27 | 72.8 | 12.4 | 21.6 | 0.43 |
| WEW21CC | 21 | 21 | 59 | 7.21 | 13.7 | 0.23 |
| WEW17CC | 17 | 17 | 50.6 | 5.23 | 9.64 | 0.13 |
| WEH50CA | 50 | 50 | 140 | 61.52 | 97.1 | 3.16 |
| WEH35CA | 35 | 35 | 102.6 | 29.8 | 49.4 | 1.1 |
| WEH27CA | 27 | 27 | 72.8 | 12.4 | 21.6 | 0.35 |
| WEH21CA | 21 | 21 | 59 | 7.21 | 13.7 | 0.2 |
| WEH17CA | 17 | 17 | 50.6 | 5.23 | 9.64 | 0.12 |
| RGW65CA | 65 | 100 | 145 | 298 | 505 | 3.95 |
| RGW55CA | 55 | 85 | 120 | 228 | 385 | 3 |
| RGW45CA | 45 | 75 | 98 | 168 | 280 | 2.3 |
| RGW35CA | 35 | 52 | 80 | 108 | 180.5 | 1.52 |
| RGW30CA | 30 | 45 | 70 | 82.8 | 136 | 1.05 |
| RGW25CA | 25 | 36 | 62 | 57.2 | 93.5 | 0.72 |
| RGW20CA | 20 | 32 | 55 | 39.5 | 63.2 | 0.48 |

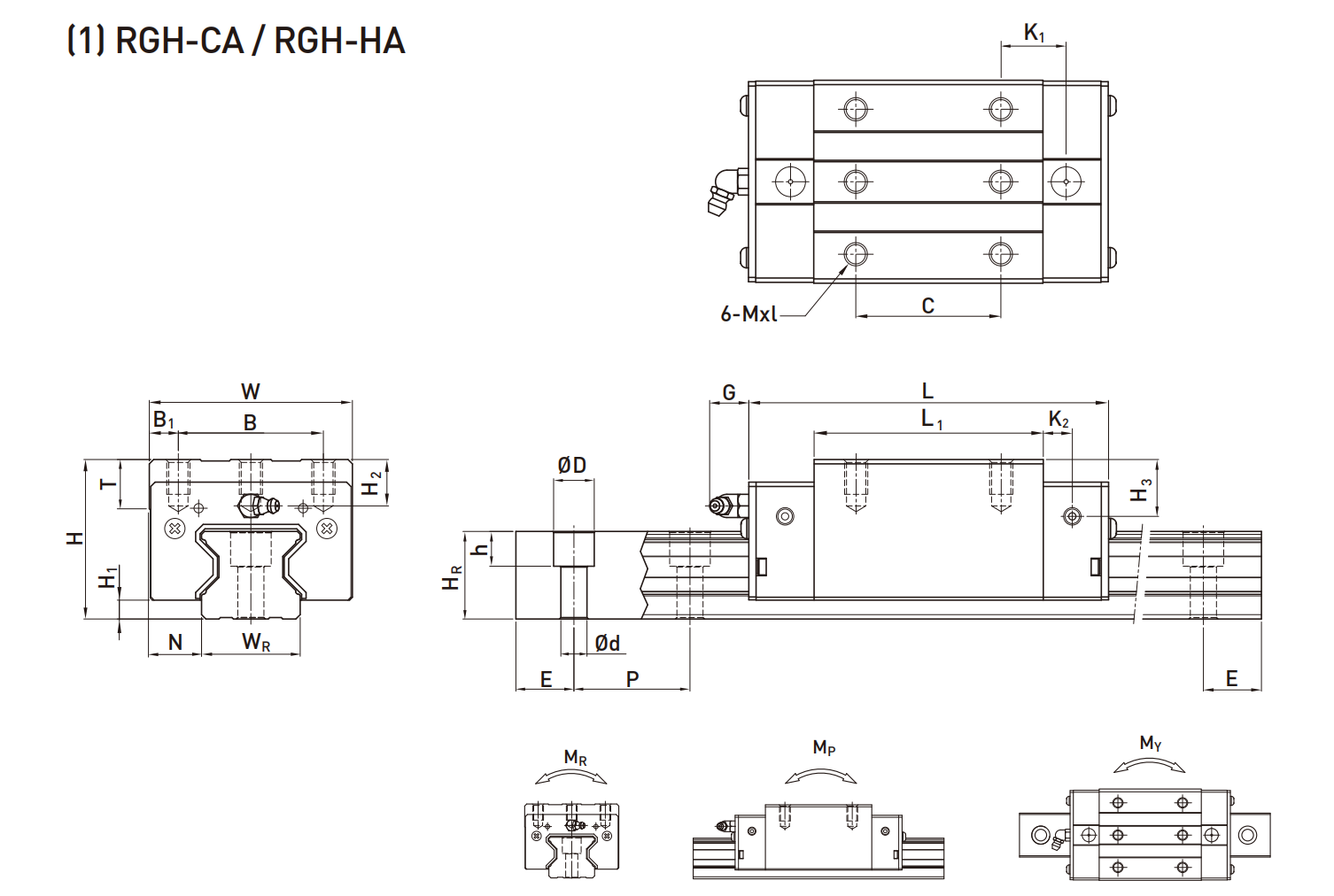

| RGH65CA | 65 | 100 | 145 | 320 | 545 | 3.8 |
| RGH55CA | 55 | 85 | 120 | 245 | 415 | 2.9 |
| RGH45CA | 45 | 75 | 98 | 180.6 | 301.7 | 2.2 |
