Die Hochleistungs-Exzenterlager der Serie UEL300 mit außen sphärischem Lagerring verfügen auf der Seite des Innenrings über eine exzentrische Sicherungshülse. Durch Drehen der Exzenterhülse erfolgt die Positionierung und Sicherung auf der Welle. Sie lassen sich leicht montieren und demontieren, bieten eine stabile Sicherung und schonen die Wellenoberfläche. Der Außenring ist sphärisch geformt und verfügt über Selbstausrichtungsfähigkeit, wodurch durch die Montage verursachte Koaxialitätsabweichungen ausgeglichen werden können.
Im Vergleich zur UEL200-Serie weisen diese Lager größere Gesamtabmessungen auf. Der Innenring und die Kugeln sind vergrößert, was zu einer höheren radialen Tragfähigkeit und einer besseren Stoßfestigkeit führt. Die beidseitige Abdichtung schützt vor Staub und Verunreinigungen und eignet sich für raue Betriebsbedingungen mit hoher Staubbelastung. Die Lager sind hauptsächlich für radiale Belastungen ausgelegt, können jedoch auch geringe axiale Belastungen in beide Richtungen aufnehmen.
Sie sind kompatibel mit Lagergehäusen der Serien P, F, FL und T und finden breite Anwendung in Schwerlastförderern, Brechern, landwirtschaftlichen Maschinen, Ventilatoren sowie Maschinen im Bergbau und in der Leichtindustrie.

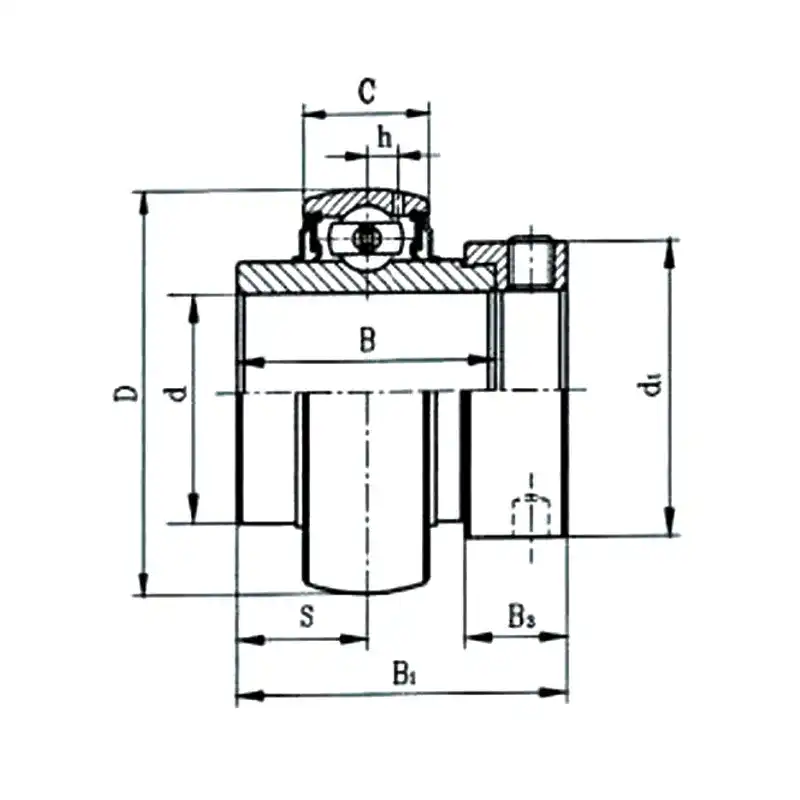

| Lagerbezeichnung | Wellen‑durchmesser d | Außenabmessungen (mm) | Exzenterhülse | Nennlast (KN) | Gewicht （kg） |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | B | C | S | B1 | B3 | h | d1 | Cr | Cor | ||||
| UEL320 | 100 | 215 | 100 | 54 | 50 | 128.6 | 36.5 | 19 | 146 | E320 | 171600 | 140000 | 12.9 |
| UEL319 | 95 | 200 | 93.7 | 50 | 46.8 | 122.3 | 36.5 | 16.7 | 140 | E319 | 156000 | 122000 | 10.1 |
| UEL318 | 90 | 190 | 87.3 | 48 | 43.6 | 115.9 | 36.5 | 16.5 | 133 | E318 | 143000 | 108000 | 8.61 |
| UEL317 | 85 | 180 | 84.1 | 46 | 42 | 109.5 | 31.8 | 15.5 | 127 | E317 | 132600 | 96500 | 7.46 |
| UEL316 | 80 | 170 | 81 | 44 | 40.5 | 106.4 | 31.8 | 14.5 | 119 | E316 | 122850 | 86500 | 6.45 |
| UEL315 | 75 | 160 | 74.6 | 42 | 37.3 | 100 | 31.8 | 13.5 | 113 | E315 | 113360 | 76800 | 5.42 |
| UEL314 | 70 | 150 | 68.3 | 40 | 34.15 | 92.1 | 30.2 | 12.8 | 102 | E314 | 104260 | 68000 | 4.4 |
| UEL313 | 65 | 140 | 65.1 | 38 | 32.5 | 85.7 | 27 | 12.1 | 97 | E313 | 93860 | 60500 | 3.59 |
| UEL312 | 60 | 130 | 61.9 | 36 | 30.95 | 79.4 | 23.9 | 11.3 | 89 | E312 | 81600 | 51800 | 2.85 |
| UEL311 | 55 | 120 | 55.6 | 34 | 27.8 | 73 | 22.2 | 10.6 | 83 | E311 | 71500 | 44800 | 2.3 |
| UEL310 | 50 | 110 | 49.2 | 32 | 24.6 | 66.6 | 22.2 | 9.9 | 76.2 | E310 | 61750 | 37800 | 1.84 |
| UEL309 | 45 | 100 | 42.9 | 30 | 19.8 | 58.7 | 20.6 | 9 | 70 | E309 | 53000 | 31800 | 1.37 |
| UEL308 | 40 | 90 | 41.3 | 27 | 19.8 | 57.1 | 20.6 | 8.5 | 63.5 | E308 | 40560 | 24000 | 1.12 |
| UEL307 | 35 | 80 | 38.1 | 25 | 18.3 | 51.6 | 17.5 | 7.2 | 55 | E307 | 33500 | 19200 | 0.77 |
| UEL306 | 30 | 72 | 36.5 | 23 | 17.5 | 50 | 17.5 | 6.5 | 50 | E305 | 27000 | 15200 | 0.68 |
| UEL305 | 25 | 62 | 34.9 | 21 | 16.7 | 46.8 | 15.9 | 6.2 | 42.8 | E305 | 22360 | 11500 | 0.41 |
