SN-Lagergehäuse sind zweiteilige Konstruktionen aus Gusseisen und werden in die Baureihen SN200, SN300, SN500 und SN600 unterteilt; Die Baureihen SN500 und SN600 sind speziell auf Spannhülsen (H-Serie) abgestimmt und können direkt auf glatte zylindrische Wellen montiert werden. Die Befestigung des Lagers an der Welle erfolgt durch Aufspannen der Spannhülse mittels ihrer konischen Fläche. Sie eignen sich für Wellenenden, lange Wellen und Anwendungen, bei denen eine häufige Demontage und Montage erforderlich ist.
Klemmhülse (H-Serie): Eine konische Hülse, die in Verbindung mit einer Klemmmutter und einer Anschlagscheibe verwendet wird. Durch Anziehen der Mutter wird die Klemmhülse aufgeweitet und der Lagerinnenring fest auf der glatten Welle arretiert. Da keine Bearbeitungsstufen an der Welle erforderlich sind, wird der Bearbeitungsprozess der Welle vereinfacht. 1. Kernmerkmale

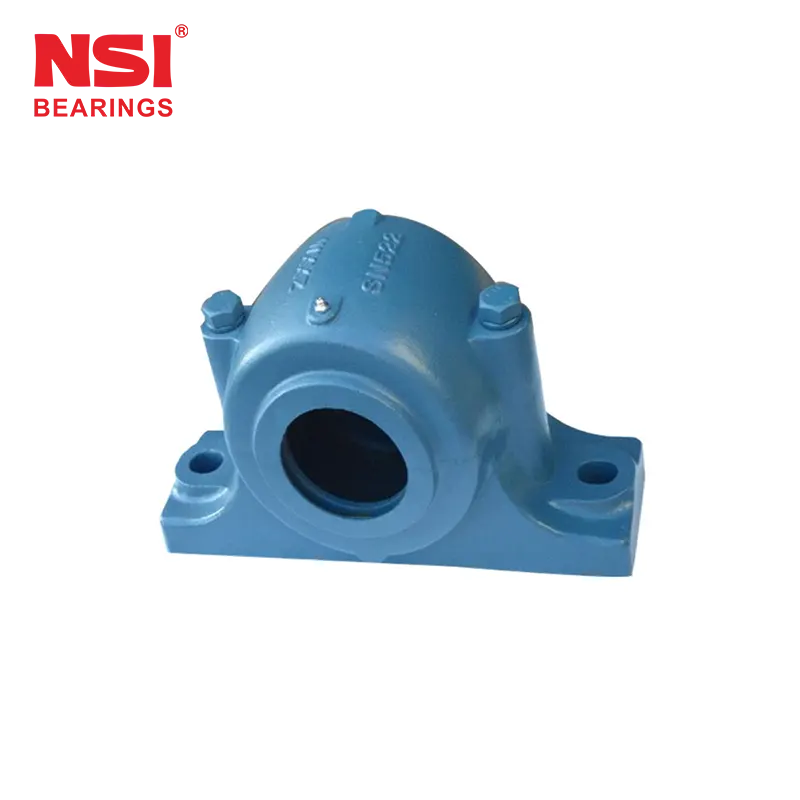

SN-Lagergehäuse
Geteilte Bauweise: Ober- und Unterteil lassen sich voneinander trennen, sodass das Lager ohne Demontage der Welle ein- und ausgebaut werden kann, was die Wartung und Instandhaltung erheblich vereinfacht.
Gusseisen: Hochfestes Grauguss, hohe Steifigkeit, Schlagfestigkeit und hervorragende Wärmeableitung; große Baugrößen sind mit einer Hebeöse ausgestattet, was das Anheben und Transportieren erleichtert.
Dichtungsoptionen: Kann mit Filzdichtungen oder Labyrinthdichtungen kombiniert werden, um das Eindringen von Staub, Schlamm und Verunreinigungen in das Lagerinnere zu verhindern; geeignet für staubige und feuchte Betriebsbedingungen.
Schmieranschluss: Mit integriertem Schmiernippel, der eine Fettschmierung ermöglicht und ein regelmäßiges Nachfüllen von Schmierfett erlaubt; an der Unterseite befindet sich eine Ölablassöffnung zum einfachen Ablassen von Altöl. Selbstausrichtung: In Kombination mit selbstausrichtenden Lagern können geringfügige Durchbiegungen der Welle und Abweichungen bei der Montageausrichtung ausgeglichen werden, wodurch das Risiko eines vorzeitigen Lagerschadens verringert wird.
Spannhülse (H-Serie) für glatte Wellen: Geeignet für glatte zylindrische Wellen; die Welle muss nicht mit einer Schulter bearbeitet werden, was die Bearbeitungskosten für die Welle senkt.
Konische Aufspannverriegelung: Durch das Anziehen der Sicherungsmutter wird die konische Fläche zusammengedrückt, wodurch sich die Spannhülse gleichmäßig aufspannt und eine zuverlässige Presspassung zwischen dem Lagerinnenring und der Welle hergestellt wird; die Spannkraft ist gleichmäßig und stabil.
Einfache Montage und Demontage: Das Anziehen und Lösen ist unkompliziert und eignet sich für Anlagen, bei denen Lager häufig ausgetauscht werden müssen.
Komplettes Set: Das Set enthält die Klemmhülse, die Klemmmutter, die Anschlagscheibe sowie passgenaue SN-Lagergehäuse und Kegelbohrungslager.
Anwendungsbereich
Lagergehäuse: Serien SN500 und SN600, passend für Kegelbohrungs-Pendelrollenlager 22200K, 22300K, 23000K usw.
Sicherungshülsen: Sicherungshülsen der H-Serie, passend zu den jeweiligen Lagertypen
Geeignete Wellendurchmesser: 20 mm – 160 mm Einsatzbereiche: Förderanlagen, Brecher, Gebläse, Bergbaumaschinen, metallurgische Maschinen, Papiermaschinen, Getreidemaschinen sowie andere Anlagen mit hoher oder mittlerer Belastung
Vorteile im Vergleich
Keine Wellenschulter erforderlich, Montage auf glatter Welle möglich, einfache Wellenbearbeitung, geteiltes Lagergehäuse, Wartung und Austausch der Lager ohne Demontage der Welle, konische Verriegelung der Klemmhülse, einfache Montage und Demontage, geeignet für häufige Wartungsarbeiten, integrierte Dichtungs- und Schmiervorrichtung, geeignet für staubige und feuchte Industrieumgebungen, gleicht geringfügige Verformungen der Welle aus und verlängert die Lebensdauer der Lager.
Hinweise zur Auswahl
Die SN500-Serie eignet sich für leichte Belastungen; die SN600-Serie für mittlere bis schwere Belastungen. Die Auswahl richtet sich nach der Belastung der Anlage. 1. Die Typenbezeichnung der Sicherungshülse muss auf das Lager und das Lagergehäuse abgestimmt sein und darf nicht willkürlich kombiniert werden.
Bei starker Staubbelastung wird die Wahl einer Labyrinthdichtung empfohlen; in normalen Umgebungen sollte eine Filzdichtung verwendet werden.
