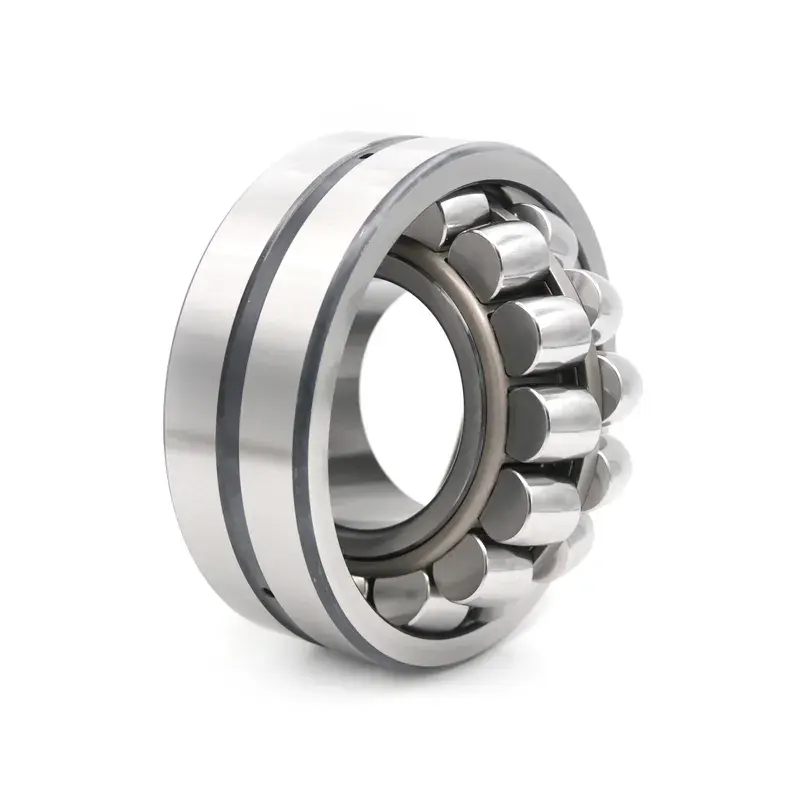

Die E1-Serie gehört zu den hochleistungsoptimierten Pendelrollenlagern. Auf der Grundlage der herkömmlichen Bauweise von Pendelrollenlagern wurde die interne Geometrie umfassend verbessert. Sie verfügt über eine zweireihige, symmetrische Trommelrollenkonstruktion, bei der die herkömmliche feste mittlere Stegleiste des Innenrings entfällt. In Kombination mit einem zweiteiligen, aus gehärtetem Stahlblech gestanzten Käfig wird die präzise Führung der Rollen durch einen schwimmenden Führungsring gewährleistet. Unter gleichen Betriebsbedingungen wird die Lebensdauer erheblich verlängert, die Reibungswärme ist geringer und die Leistung bei der Grenzdrehzahl ist besser. Die Lager sind für extrem hohe radiale Belastungen und bidirektionale axiale Belastungen ausgelegt und zeichnen sich durch hervorragende Stoßfestigkeit und Beständigkeit gegen Wechselbelastungen aus. Im Vergleich zu Lagern mit gewöhnlichen gestanzten Käfigen vom Typ CC weist die E1-Serie eine optimierte interne Kinematik auf, wodurch die Rollen ruhiger laufen und eine höhere Ermüdungsfestigkeit aufweisen; Im Vergleich zu den Modellen mit CA-Messingkäfigen bieten sie ein ausgewogenes Verhältnis zwischen Tragfähigkeit und Kostenvorteilen. Sie finden breite Anwendung in hochwertigen Schwerlastanlagen wie Vibrationssieben, Brechern, großen Getrieben, metallurgischen Anlagen, Zement-Vertikalmühlen, Schwerlastventilatoren und Papiermaschinen, die langfristig hohen Belastungen, Stößen und starken Lastschwankungen ausgesetzt sind, und sind die erste Wahl für einen langlebigen und stabilen Betrieb unter rauen Betriebsbedingungen.

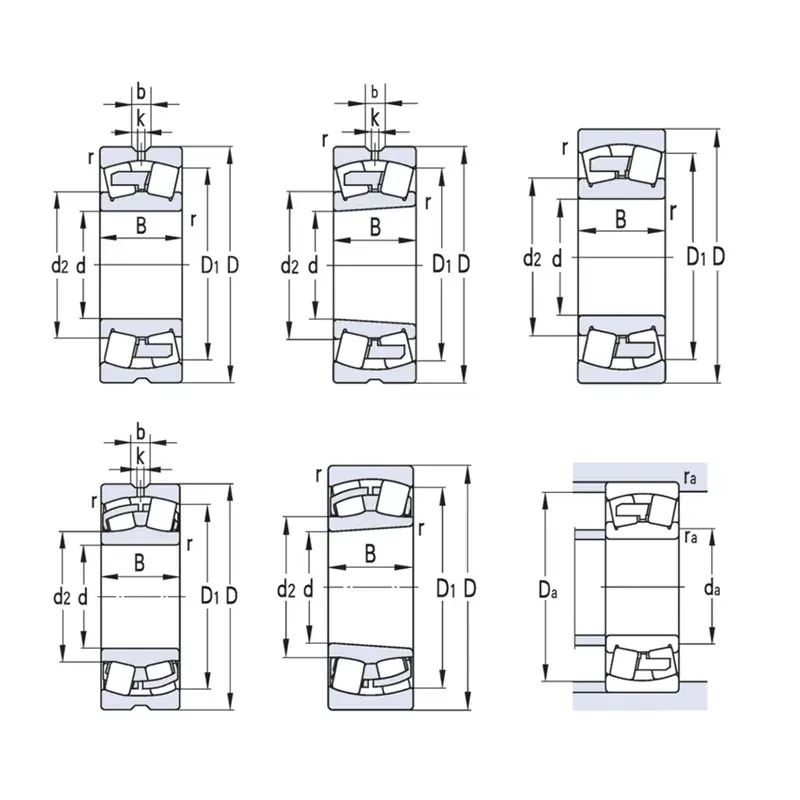

| Lagerbezeichnung | Grundabmessungen (mm) | Nennlast (KN) |
Grenzdrehzahl(rpm) | Lagergewicht | ||||
|---|---|---|---|---|---|---|---|---|
| Zylinderbohrung | Kegelbohrung | d Innen‑durchmesser |
D Außendurchmesser |
B Breite |
Dynamische Last Cr |
Statische Last Cor |
Grenzdrehzahl | |
| 22236 E1 | 22236 E1K | 180 | 320 | - | 86 | 1660 | 2400 | 29.2 |
| 22234 E1 | 22234 E1K | 170 | 310 | - | 86 | 1560 | 2400 | 27.8 |
| 22232 E1 | 22232 E1K | 160 | 290 | - | 80 | 1400 | 2600 | 23.3 |
| 22330 E1 | 22330 E1K | 150 | 320 | - | 108 | 1860 | 2000 | 42.2 |
| 22230 E1 | 22230 E1K | 150 | 270 | - | 73 | 1220 | 2600 | 18.2 |
| 22328 E1 | 22328 E1K | 140 | 300 | - | 102 | 1630 | 2200 | 35.1 |
| 22228 E1 | 22228 E1K | 140 | 250 | - | 68 | 1040 | 2400 | 14.2 |
| 22326 E1 | 22326 E1K | 130 | 280 | - | 93 | 1370 | 2400 | 28 |
| 22226 E1 | 22226 E1K | 130 | 230 | - | 64 | 900 | 3000 | 11.3 |
| 22324 E1 | 22324 E1K | 120 | 260 | - | 86 | 1160 | 2600 | 22.5 |
| 22224 E1 | 22224 E1K | 120 | 215 | - | 58 | 735 | 3400 | 8.84 |
| 22322 E1 | 22322 E1K | 110 | 240 | - | 80 | 1060 | 2600 | 17.7 |
| 22222 E1 | 22222 E1K | 110 | 200 | - | 53 | 600 | 4000 | 6.99 |
| 22320 E1 | 22320 E1K | 100 | 215 | - | 73 | 915 | 3000 | 12.8 |
| 22220 E1 | 22220 E1K | 100 | 180 | - | 46 | 475 | 4300 | 4.96 |
| 22319 E1 | 22319 E1K | 95 | 200 | - | 67 | 695 | 3000 | 9.69 |
| 22219 E1 | 22219 E1K | 95 | 170 | - | 43 | 415 | 4500 | 4.13 |
| 22318 E1 | 22318 E1K | 90 | 190 | - | 64 | 630 | 3600 | 8.51 |
| 21318 E1 | 21318 E1K | 90 | 190 | - | 43 | 415 | 4500 | 6.26 |
| 22218 E1 | 22218 E1K | 90 | 160 | - | 40 | 375 | 4800 | 3.43 |
