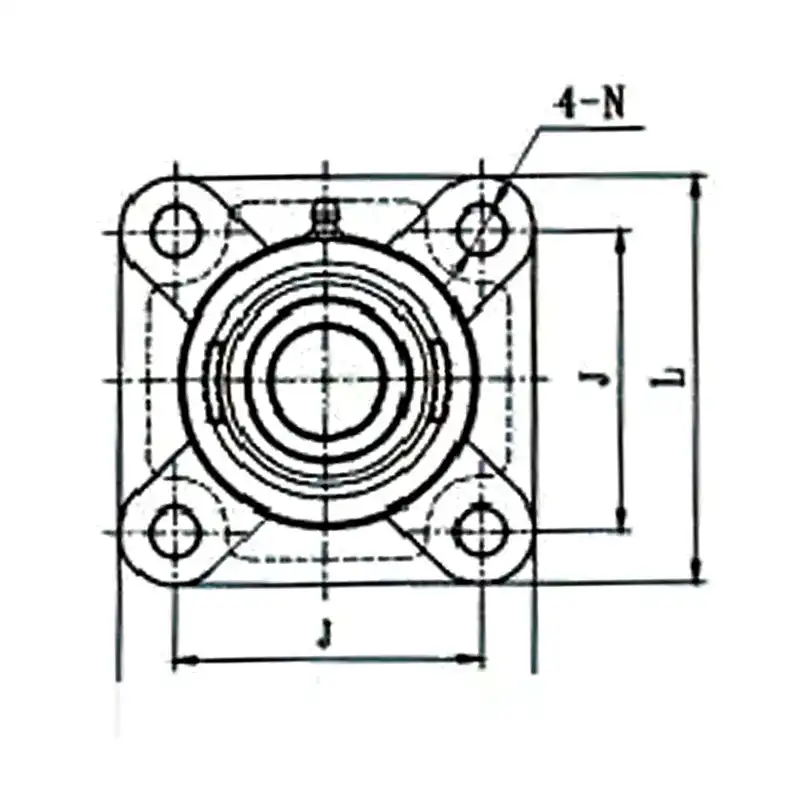

Das UCF200 ist ein quadratisches F-Typ-Gusseisenlagergehäuse mit einem UC200-Lager mit Stellschrauben. Der quadratische Sockel verfügt über vier Befestigungslöcher, die eine stabile Montage mittels Schrauben gewährleisten. Die Achse wird auf beiden Seiten des Lagerinnenrings mit Stellschrauben arretiert, was eine einfache Montage und Demontage ermöglicht; der Außenring ist sphärisch geformt und verfügt über Selbstausrichtungsfähigkeit, wodurch bei der Montage auftretende Ausrichtungsabweichungen ausgeglichen werden.
Der beidseitige Dichtungsschutz verhindert das Eindringen von Staub und Fremdkörpern. Das Lager ist hauptsächlich für radiale Belastungen ausgelegt, kann jedoch auch geringe axiale Belastungen aufnehmen. Das Gusseisengehäuse zeichnet sich durch hohe Steifigkeit und Vibrationsfestigkeit aus.
Geeignete Anwendungen: Förderanlagen, Landmaschinen, Ventilatoren, Verpackungsmaschinen, Antriebsanlagen in der Leichtindustrie.
| Lagerbezeichnung | Wellen‑durchmesser d | Außenabmessungen (mm) | Schraubengröße | Modell | Gehäusecode | Gewicht （kg） |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | L | A2 | A1 | A | E | N | S | ||||||
| UC220 | 100 | 265 | 380 | 44 | 25 | 70 | 110 | 27 | 42 | M22 | UCF220 | F220 | 14.8 |
| UC218 | 90 | 235 | 326 | 40 | 25 | 68 | 96.3 | 23 | 39.7 | M20 | UCF218 | F218 | 11.1 |
| UC217 | 85 | 220 | 310 | 36 | 24 | 63 | 87.6 | 23 | 34.1 | M20 | UCF217 | F217 | 8.69 |
| UC216 | 80 | 208 | 292 | 34 | 22 | 57 | 83.3 | 22 | 33.3 | M20 | UCF216 | F216 | 7 |
| UC215 | 75 | 200 | 274 | 34 | 22 | 56 | 78.5 | 18 | 33.3 | M16 | UCF215 | F215 | 6.33 |
| UC214 | 70 | 193 | 266 | 31 | 22 | 54 | 75.4 | 18 | 30.2 | M16 | UCF214 | F214 | 6.27 |
| UC213 | 65 | 187 | 262 | 30 | 22 | 50 | 69.7 | 18 | 25.4 | M16 | UCF213 | F213 | 4.91 |
| UC212 | 60 | 175 | 238 | 29 | 18 | 48 | 68.7 | 18 | 25.4 | M16 | UCF212 | F212 | 4.34 |
| UC211 | 55 | 162 | 217 | 25 | 18 | 43 | 58.4 | 18 | 22.2 | MI6 | UCF211 | F211 | 3.07 |
| UC210 | 50 | 143 | 204 | 22 | 16 | 40 | 54.6 | 18 | 19 | M16 | UCF210 | F210 | 2.32 |
| UC209 | 45 | 137 | 190 | 22 | 16 | 38 | 52.2 | 16 | 19 | M14 | UCF209 | F209 | 2.02 |
| UC208 | 40 | 130 | 180 | 21 | 15 | 36 | 51.2 | 14 | 19 | M12 | UCF208 | F208 | 1.81 |
| UC207 | 35 | 117 | 167 | 19 | 15 | 34 | 44.4 | 14 | 17.5 | M12 | UCF207 | F207 | 1.54 |
| UC206 | 30 | 108 | 160 | 18 | 13 | 31 | 40.2 | 11.5 | 15.9 | M10 | UGF206 | F206 | 1.12 |
| UC205 | 25 | 95 | 140 | 16 | 13 | 27 | 35.7 | 11.5 | 14.3 | M10 | UCF205 | F205 | 0.78 |
| UC204 | 20 | 86 | 127 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | M10 | UCF204 | F204 | 0.59 |
| UC203 | 17 | 86 | 127 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | M10 | UCF203 | F204 | 0.61 |
| UC202 | 15 | 86 | 127 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | M10 | UCF202 | F204 | 0.62 |
| UC201 | 12 | 86 | 127 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | M10 | UCF201 | F204 | 0.64 |
| UC203S | 17 | 76 | 125 | 15 | 11 | 24.5 | 30.9 | 11.5 | 11.5 | M10 | UCF203S | F203 | 0.37 |
