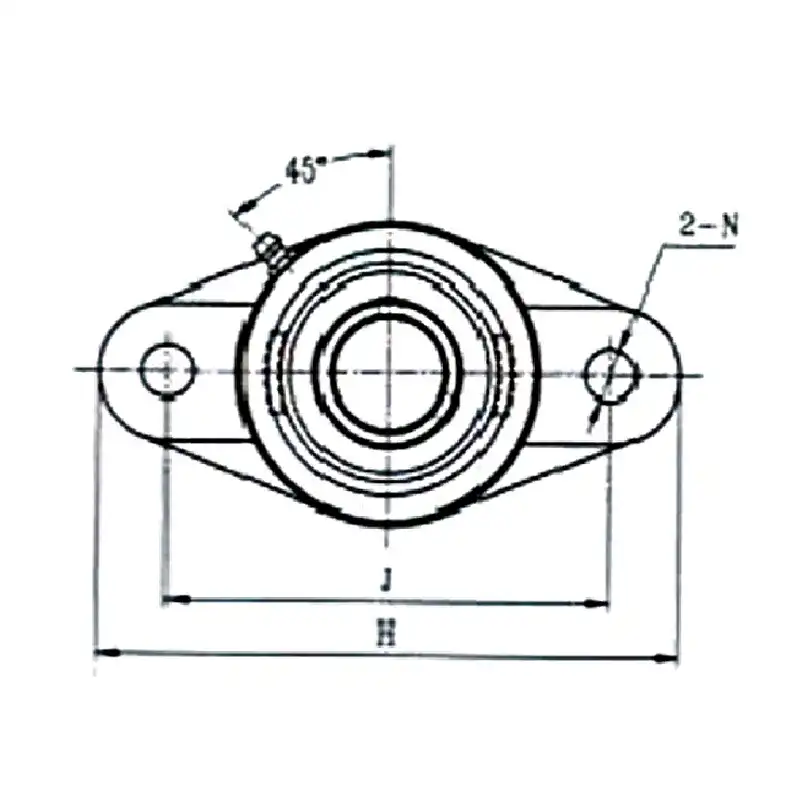

UCFL200 ist eine komplette Einheit, bestehend aus einem rautenförmigen FL-Gusseisenlagergehäuse und einem UC200-Außenkugellager mit Stellschrauben. Das rautenförmige Gehäuse verfügt über zwei Befestigungsbohrungen und eignet sich für Einbaustellen mit begrenztem Platzangebot. Das Lager wird an beiden Enden mit Stellschrauben auf der Welle befestigt, was eine einfache Montage und Demontage ermöglicht; der sphärische Außenring verfügt über Selbstausrichtungsfähigkeit und gleicht so Ausrichtungsfehler aus.
Die beidseitige Abdichtung schützt vor Staub und Verunreinigungen. Die Einheit ist hauptsächlich für radiale Belastungen ausgelegt, kann jedoch auch geringe axiale Belastungen in beide Richtungen aufnehmen. Das Gusseisengehäuse ist robust gebaut und widersteht Maschinenvibrationen.
Geeignete Anwendungen: Förderanlagen, Textilmaschinen, Verpackungsanlagen, kleine Ventilatoren, Landmaschinen.
| Lagerbezeichnung | Wellen‑durchmesser d | Außenabmessungen (mm) | Schraubengröße | Gehäusecode | Gewicht （kg） |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | J | L | A2 | A1 | A | E | N | S | |||||
| UCFL218 | 90 | 320 | 265 | UC218 | 205 | 40 | 23 | 68 | 96.3 | 25 | 39.7 | 10.3 | |
| UCFL217 | 85 | 305 | 248 | UC217 | 190 | 36 | 22 | 63 | 87.6 | 25 | 34.1 | 8.48 | |
| UCFL216 | 80 | 290 | 233 | UC216 | 180 | 34 | 22 | 58 | 83.3 | 25 | 33.3 | 6.76 | |
| UCFL215 | 75 | 275 | 225 | UC215 | 164 | 34 | 22 | 55 | 78.5 | 23 | 33.3 | 5.38 | |
| UCFL214 | 70 | 265 | 216 | UC214 | 160 | 31 | 20 | 54 | 75.4 | 23 | 30.2 | 5.26 | |
| UCFL213 | 65 | 258 | 210 | UC213 | 155 | 30 | 20 | 50 | 69.7 | 23 | 25.4 | 4.68 | |
| UCFL212 | 60 | 250 | 202 | UC212 | 140 | 29 | 18 | 48 | 68.7 | 18 | 25.4 | 3.75 | |
| UCFL211 | 55 | 224 | 184 | UC211 | 130 | 25 | 18 | 43 | 58.4 | 18 | 22.2 | 2.89 | |
| UCFL210 | 50 | 197 | 157 | UC210 | 115 | 22 | 16 | 40 | 54.6 | 18 | 19 | 2.16 | |
| UCFL209 | 45 | 188 | 148 | UC209 | 108 | 22 | 16 | 38 | 52.2 | 18 | 19 | 1.87 | |
| UCFL208 | 40 | 175 | 144 | UC208 | 100 | 21 | 14 | 36 | 51.2 | 14 | 19 | 1.55 | |
| UCFL207 | 35 | 161 | 130 | UC207 | 90 | 19 | 14 | 34 | 44.4 | 14 | 17.5 | 1.21 | |
| UCFL206 | 30 | 148 | 117 | UC206 | 80 | 18 | 13 | 31 | 40.2 | 11.5 | 15.9 | 0.9 | |
| UCFL205 | 25 | 130 | 99 | UC205 | 68 | 16 | 13 | 27 | 36 | 11.5 | 14.3 | 0.61 | |
| UCFL204 | 20 | 113 | 90 | UC204 | 60 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | 0.42 | |
| UCFL203 | 17 | 113 | 90 | UC203 | 60 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | 0.44 | |
| UCFL202 | 15 | 113 | 90 | UC202 | 60 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | 0.45 | |
| UCFL201 | 12 | 113 | 90 | UC201 | 60 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | 0.47 | |
| UCFL203S | 17 | 99 | 76.5 | UC203S | 57 | 15 | 11 | 24.5 | 30.9 | 11.5 | 11.5 | 0.35 | |
| UCFL202S | 15 | 99 | 76.5 | UC202S | 57 | 15 | 11 | 24.5 | 30.9 | 11.5 | 11.5 | 0.36 | |
