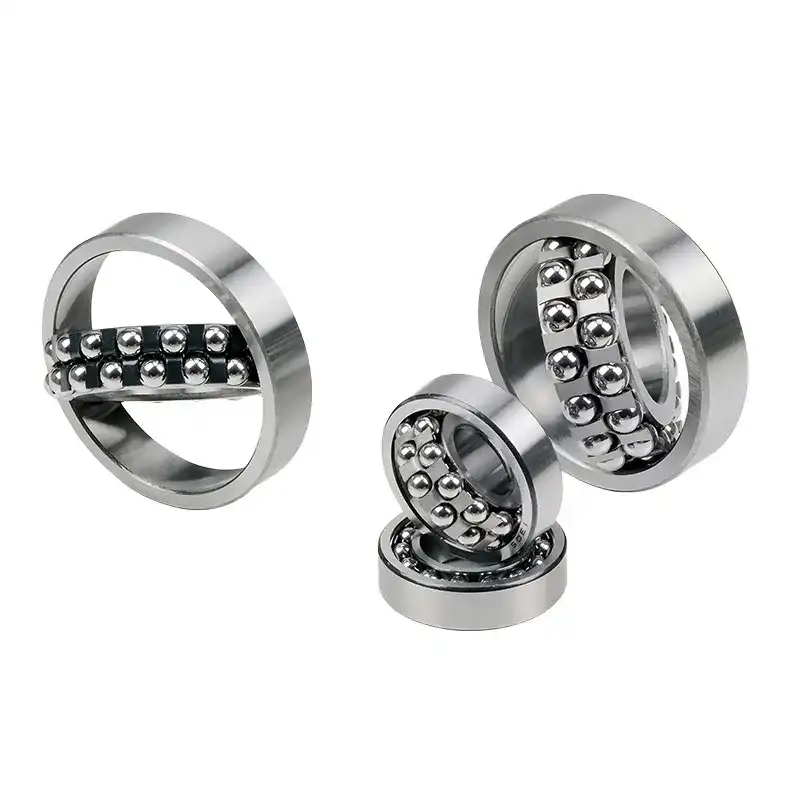

zweiseitig gedichtetes Pendelkugellager verfügt über eine sphärische Laufbahn und ist selbstausrichtend, wodurch Montageabweichungen und Wellenverformungen ausgeglichen werden können. Beidseitig sind Dichtungen angebracht, die das Eindringen von Staub und Feuchtigkeit wirksam verhindern. Das Lager ist werkseitig mit Schmierfett vorgefüllt und erfordert unter normalen Betriebsbedingungen keine häufige Wartung. Es ist hauptsächlich für radiale Belastungen ausgelegt und kann geringe axiale Belastungen in beide Richtungen aufnehmen. Dank seiner kompakten Bauweise und einfachen Wartung wird es häufig in Textilmaschinen, Förderanlagen, Ventilatoren und landwirtschaftlichen Maschinen eingesetzt – also in Umgebungen mit hoher Staubbelastung, in denen eine kontinuierliche Nachschmierung nicht möglich ist.
| Lagerbezeichnung | Grundabmessungen (mm) | Nennlast （KN） |
Drehzahl （rpm） |
Lagergewicht | ||||
|---|---|---|---|---|---|---|---|---|
| Zylinderbohrung | Kegelbohrung | d Bohrungsdurchmesser |
D Außendurchmesser |
B Breite |
Dynamische Last Cr |
Statische Last Cor |
Fettschmierung | |
| 2214A-2RS1TN | - | 70 | 125 | 31 | 34.5 | 13.7 | 3400 | 1.5 |
| 2214A-2RS1 | - | 70 | 125 | 31 | 34.5 | 13.7 | 3400 | 1.5 |
| 2213A-2RS1TN | - | 65 | 120 | 31 | 35.1 | 14 | 3600 | 1.4 |
| 2213A-2RS1 | - | 65 | 120 | 31 | 35.1 | 14 | 3600 | 1.4 |
| 2212A-2RS1TN | - | 60 | 110 | 28 | 31.2 | 12.2 | 3800 | 1.05 |
| 2212A-2RS1 | - | 60 | 110 | 28 | 31.2 | 12.2 | 3800 | 1.05 |
| 2211A-2RS1TN | 2211AK-2RS1TN | 55 | 100 | 25 | 27.6 | 10.6 | 4300 | 0.79 |
| 2211A-2RS1 | 2211AK-2RS1 | 55 | 100 | 25 | 27.6 | 10.6 | 4300 | 0.79 |
| 2310A-2RS1TN | - | 50 | 110 | 40 | 43.6 | 14 | 4000 | 1.65 |
| 2310A-2RS1 | - | 50 | 110 | 40 | 43.6 | 14 | 4000 | 1.65 |
| 2210A-2RS1TN | 2210AK-2RS1TN | 50 | 90 | 23 | 22.9 | 8.15 | 4800 | 0.57 |
| 2210A-2RS1 | 2210AK-2RS1 | 50 | 90 | 23 | 22.9 | 8.15 | 4800 | 0.57 |
| 2309A-2RS1TN | - | 45 | 100 | 36 | 39 | 13.4 | 4500 | 1.3 |
| 2309A-2RS1 | - | 45 | 100 | 36 | 39 | 13.4 | 4500 | 1.3 |
| 2209A-2RS1TN | 2209AK-2RS1TN | 45 | 85 | 23 | 22.9 | 7.8 | 5300 | 0.53 |
| 2209A-2RS1 | 2209AK-2RS1 | 45 | 85 | 23 | 22.9 | 7.8 | 5300 | 0.53 |
| 2308A-2RS1TN | - | 40 | 90 | 33 | 33.8 | 11.2 | 5000 | 0.96 |
| 2308A-2RS1 | - | 40 | 90 | 33 | 33.8 | 11.2 | 5000 | 0.96 |
| 2208A-2RS1TN | 2208AK-2RS1TN | 40 | 80 | 23 | 19.9 | 6.95 | 5600 | 0.5 |
| 2208A-2RS1 | 2208AK-2RS1 | 40 | 80 | 23 | 19.9 | 6.95 | 5600 | 0.5 |
